ニューメタラヒンジ（全カブセ）【廃盤につき在庫限りで終了】

【商品説明】

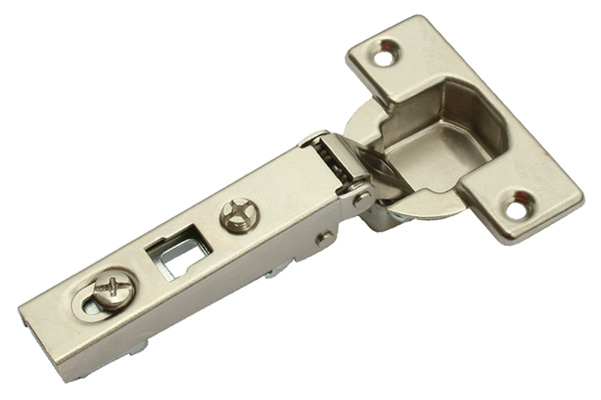

●扉がキャビネットの木口を覆い隠してしまう「全カブセ」タイプのヒンジです。開き角度は105°です。

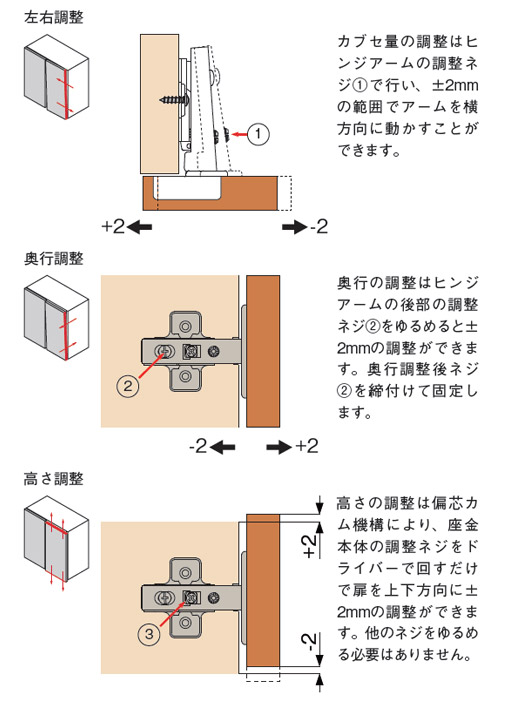

●取付け後、調整ネジをドライバーで回すだけで、扉にさわることなく、上下・左右・奥行き方向に自在な微調整が可能です。
※キャッチ付き・キャッチなしをご指定の上ご注文ください。

「座金プレート」は別売りです。以下の注文方法をご覧いただき、「座金プレート」の高さをお選びください。

スライド蝶番・ニューメタラヒンジの注文方法

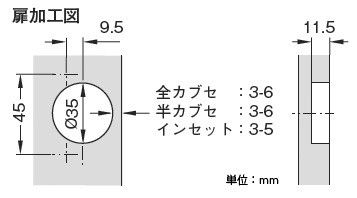

＜適応扉厚：15～18mm＞ スライド蝶番は「ヒンジ本体」と「座金プレート」の２つでできています。それぞれご希望に合ったタイプをお選びください。
ヒンジ本体	●ヒンジ本体は、扉のキャビネットに対する「かぶり方」により3タイプ（全カブセ、半カブセ、インセット）に分かれます。 ●さらにそれぞれに閉まる方向への引きが ある・なしの「キャッチ付き」と「キャッチなし」が選べます。 ※「キャッチなし」は「プッシュラッチ」との組合せに最適です。
座金プレート	●座金プレートは、キャビネットと扉の希望の「かぶり幅」や「穴フチ幅」を元に表から高さを割り出し、ご指定ください。

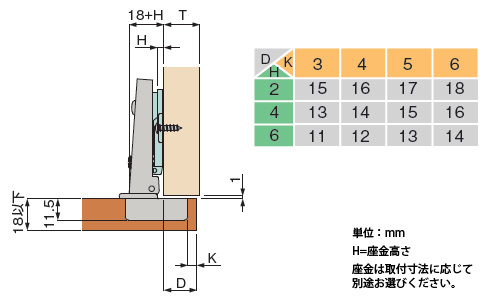

表の見方	D ：グレーは扉のかぶり幅です。（D またはA） K ：オレンジは扉側カップ穴のふち幅です。 H ：緑が座金プレートの高さです。 座金プレートの高さHを、KとDの希望寸法をもとに選びます。
